Un nou mod de lucru Biblioteca BIM

Building Information Modeling (BIM), este un proces complex care implică generarea și gestionarea reprezentărilor digitale ale caracteristicilor fizice și funcționale ale unuei clădiri. BIM reprezintă un mod de lucru inteligent bazat pe containere de informații (modele tridimensionale federalizate), oferind profesioniștilor din domeniul arhitecturii, ingineriei și construcțiilor (AEC) instrumentele necesare pentru planificare, proiectare, construcție și operare eficientă și transparentă a clădirilor și infrastructurii.

BIM prezintă planuri, secțiuni transversale și vizualizări ale construcției, permitând utilizatorilor să vadă o imagine detaliată a proiectului înainte de a începe construcția efectivă. Modelul și datele asociate pot fi utilizate pentru estimări de costuri, simulări, calculații, verificări și licitații. De asemenea, BIM facilitează operarea ulterioară a clădirilor, oferind un mod eficient de gestionare a informațiilor și întreținerea lor pe termen lung.

Un aspect esențial al BIM în construcții este reprezentarea unei clădiri ca un singur model unic colaborativ, conectat și interdependent, ceea ce permite adaptarea facilă și automată a proiectului la eventualele modificări de temă. Prin tehnologia de mapare a informațiilor, BIM permite previzionarea proprietăților și caracteristicilor viitoare ale unei clădiri, precum și simularea proceselor care vor avea loc într-un obiect deja construit. Aceasta contribuie la reducerea erorilor, îmbunătățirea eficienței și optimizarea întregului ciclu de viață al unei construcții.

La nivel global a fost elaborat un set de standarde internaționale (EN ISO 19650-1 până la ISO 19650-5) pentru a facilita implementarea metodelor BIM în proiectele de construcții la nivel internațional, contribuind astfel la îmbunătățirea întregii industrii a construcțiilor.

La nivel național, în România, ASRO (Asociația de Standardizare din România) a publicat versiunea în limba română a primelor două standarde: SR EN ISO 19650-1:2019, care tratează Organizarea informațiilor în format digital despre clădiri și lucrări de inginerie civilă, utilizând modelarea informației construcției (BIM), cu accent pe concepte și principii, și SR EN ISO 19650-2:2019, care se referă la Organizarea informațiilor în format digital despre clădiri și lucrări de inginerie civilă, utilizând modelarea informației construcției (BIM), cu focus pe etapa de livrare a activelor.

Aceste standarde furnizează un cadru de lucru esențial pentru implementarea și gestionarea eficientă a informațiilor BIM în proiectele de construcții din România, contribuind la standardizarea proceselor și îmbunătățirea colaborării între toți actorii implicați într-un proiect. Prin urmare, ele joacă un rol crucial în avansarea și adoptarea metodelor moderne de lucru în domeniul construcțiilor, asigurând beneficii pe termen lung pentru întreaga industrie.

Extensia de fișier IFC reprezintă o formă de grafică 3D utilizată în cadrul programelor CAD-CAE-CAM, fiind creată conform formatului IFC (Industry Foundation Classes). Acest format de fișier este deschis și nu este controlat de un singur furnizor sau grup de furnizori.

Fișierele cu extensia *.IFC sunt utilizate de aplicațiile de modelare a informațiilor despre clădiri (BIM) pentru a organiza modele și proiecte de facilități și clădiri. Există și formate alternative cum ar fi IFC-XML și IFC-ZIP, care sunt similare cu IFC-SPF, dar utilizează extensiile .IFCXML și .IFCZIP pentru a indica faptul că fișierul de date IFC este fie structurat în XML, fie comprimat în format ZIP.

Aplicații precum Adobe Acrobat Pro Extended recunosc fișierele IFC în formă limitată (IFC 2×3 și IFC 2×2, neffind suportate formatele IFC 4 și IFC 4.3), permitând vizualizarea și manipularea diferitelor tipuri de grafică 3D. Totuși, este important de menționat că versiunea standard a Acrobat Pro s-ar putea să nu recunoască aceste fișiere fără extensii suplimentare sau actualizări.

Programele care deschid fisiere *.IFC:

Adobe Acrobat, Allplan, Autodesk AutoCAD, Autodesk AutoCAD Civil 3D 2018, Autodesk Revit Structure, Autodesk AutoCAD Architecture, Autodesk MEP, CYPE Engineers CYPECAD, FreeCAD, Tekla BIMsight, GRAPHISOFT ArchiCAD, Trimble SketchUp, Safe Software FME Desktop.

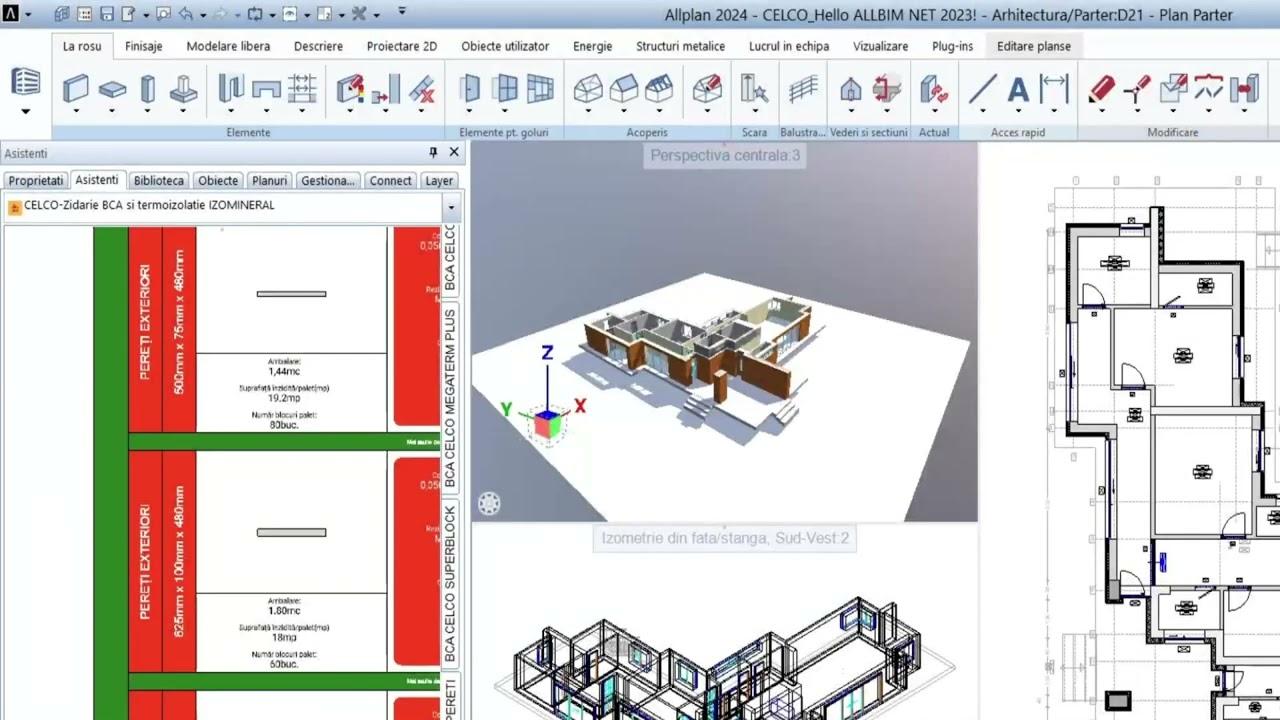

Software-ul ALLPLAN vine echipat cu o serie de asistenți predefiniți, dar vă oferă și posibilitatea de a crea asistenți personalizați.

Asistenții predefiniți sunt disponibili în folderul \etc\Assistent. Desenele și fișierele NDW pot fi salvate ca și asistenți. Pentru a realiza această acțiune, urmați acești pași:

1. Faceți clic pe pictograma ALLPLAN din colțul din stânga sus al ecranului.
2. Selectați „Salvare și afișare copie ca asistent”.
3. Alegeți opțiunea „Asistent cu resurse (*.nas)” ca tip al fișierului.

Această procedură vă permite să creați și să salvați proprii asistenți, extinzând astfel funcționalitatea software-ului conform necesităților dumneavoastră specifice.

Biblioteca BIM CELCO este compusa din fișiere tip *.IFC pentru fiecare tip de BCA si termoizolatie CELCO, cu gosimi / conductivitat termica/ rezistenta la compresiune / mod de ambalare / pret estimativ diferite. Astfel, descarcand biblioteca BIM CELCO aveti acces la toate produsele CELCO de zidarie si termoizolatie ( Standard, Megaterm, Megaterm Plus, Supreblock, Structoterm, Izomineral), cu atributele lor specifice, pregatite pentru a fi incluse in proiectele dumneavoastra NZEB (nearly zero energy building).

Deja se pune din ce în ce mai mult accent pe sustenabilitatea construcțiilor și pe reducerea consumului prin eficientizare și prin integrarea tehnologiilor pentru a obține clădiri inteligente. În acest proces, BIM devine un element cheie de comunicare și transmitere a informațiilor între specialiști.

Biblioteca BIM vine în ajutorul arhitecților, proiectanților și constructorilor pentru o mai bună gestionare și planificare a întreg proiectului, pe întreaga sa durată de viață.

• Îmbunătățește comunicarea și colaborarea în echipă: Accesibilitatea în Cloud permite echipei să lucreze și să monitorizeze proiectul din orice locație, facilitând comunicarea și coordonarea între membrii echipei, indiferent de distanță.

• Reduce costurile și risipa: Tehnologia BIM ajută constructorii să ia decizii mai eficiente în ceea ce privește materialele și procesele de construcție, reducând astfel risipa și costurile asociate cu erorile umane sau cu neconcordanțele din proiect.

• Îmbunătățește estimările de costuri: Modelul 3D generat de software-ul BIM oferă informații mai detaliate și mai precise despre proiect, facilitând estimările de costuri și identificarea potențialelor economii sau optimizări.

• Îmbunătățește calitatea și durabilitatea construcțiilor: Utilizarea BIM permite testarea și optimizarea diferitelor aspecte ale proiectului înainte de începerea construcției efective, asigurând o calitate superioară și o durabilitate sporită a construcțiilor.

• Maximizază eficiența: Proiectele de construcție se desfășoară pe un ciclu de viață mai scurt, datorită eficienței sporite în toate fazele proiectului, de la planificare și proiectare până la construcție și operare.

Aceste beneficii aduse de tehnologia BIM contribuie la îmbunătățirea globală a procesului de construcție și la obținerea rezultatelor mai bune în termeni de calitate, eficiență și sustenabilitate.
